矿用安全监控系统2秒断电时间全剖析

发布时间:2025-03-11
浏览次数:60
作者:重庆菲亚洛
矿用安全监控系统2秒断电时间全剖析

“两秒断电”究竟是指的哪一段时间

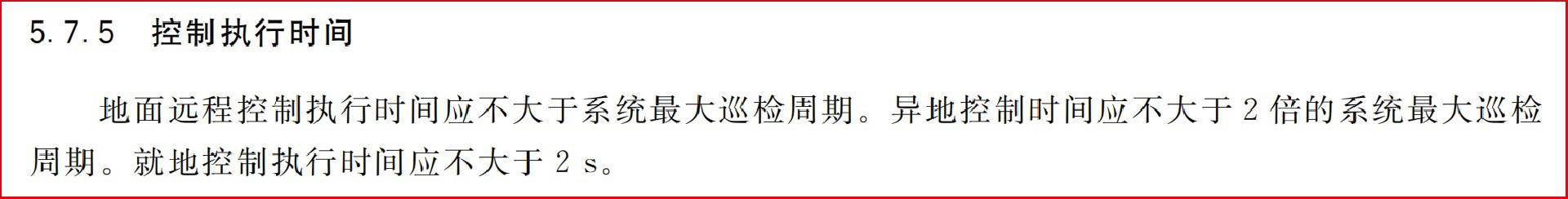

《2秒生死线:甲烷超限断电为何必须争分夺秒》,文章中阐述了2秒断电的重要性。因此在《AQ 6201-2019煤矿安全监控系统通用技术要求》明确了本地断电的控制时间小于2秒。


煤矿在日常测试中,需要反复2秒进行断电测试,但是还是对2秒断电的时间区间有疑问,今天小编将为您深入解读“两秒断电”具体时间段的真相,带您一探究竟。


01
超限2s断电时间区间

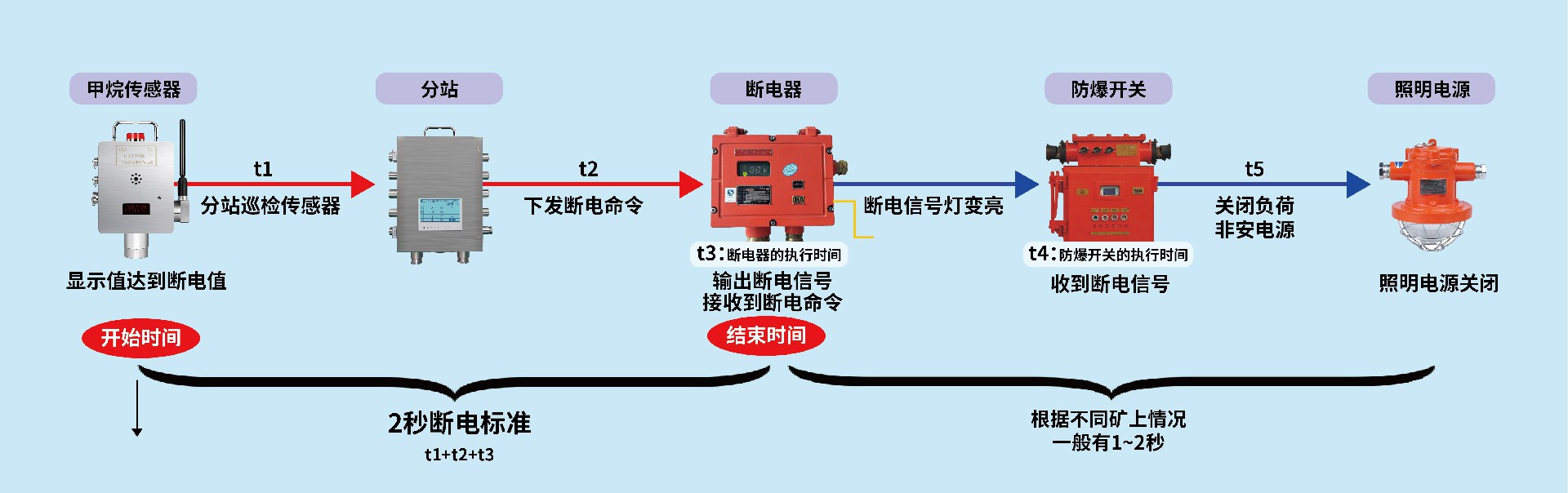

超限2s断电的时间区间为传感器超限到断电器的继电器发生改变的时间段(如下图所视)

两秒断电_画板 1 副本.jpg


注:分站和断电器处理数据耗时极短,可忽略不计。


为什么2s断电的时间是上述t1+t2?

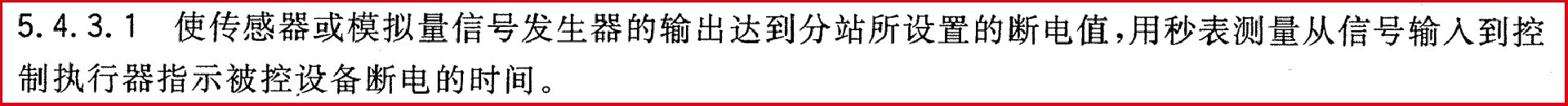

根据MTT 1005-2006 矿用分站中,控制执行时间的测试方法:从“传感器输出达到断电值”到“执行器指示被控设备断电”的时间执行器即矿用断电控制器。标准测试方法如下:两秒断电-03.jpg

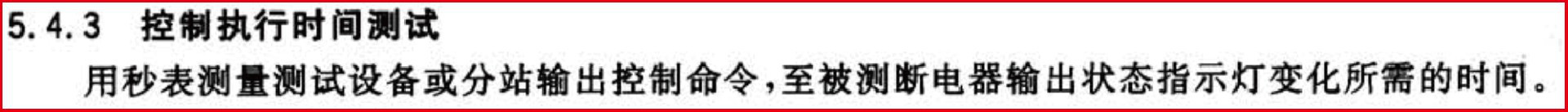

依据MTT 1079-2008 矿用断电控制器中,控制执行时间的测试方法,明确结束时间是“断电器输出状态指示灯变化”的时间,即断电器输出的节点(常开或常闭)发生改变的时刻。标准测试方法如下:两秒断电-05-05.jpg



综上所述:2s断电的开始时间为传感器输出达到断电值的那一刻,结束时间是断电器输出的节点发生改变的那一刻。


02
2s断电时间各占比情况


t1时间:分站巡检传感器的时间,此时间与传感器数量相关,一般最大的占用时间在0.5s~1s。

t2时间:分站下发断电指令到断电器的时间,一般最大占用0.1~0.3s。如果采用模拟断电器,此时间可以忽略。

t3时间:断电器的执行时间,耗时极短,可忽略不计。

t4时间:防爆开关处理时间,与开关类型有关,一般在0.5s~1s时间。



从各时间占比来看,t1和t4占主要时间。因此想要降低断电时间应该重点优化分站的速率或者通讯方式。
