控制执行时间的测量,就是为了验证系统在检测到甲烷超限或通风故障后,能否在规定的时间内完成断电操作。这2秒是如何测量的呢?以下将详细解释不同场景下的测量方法,以便行外人也能理解。

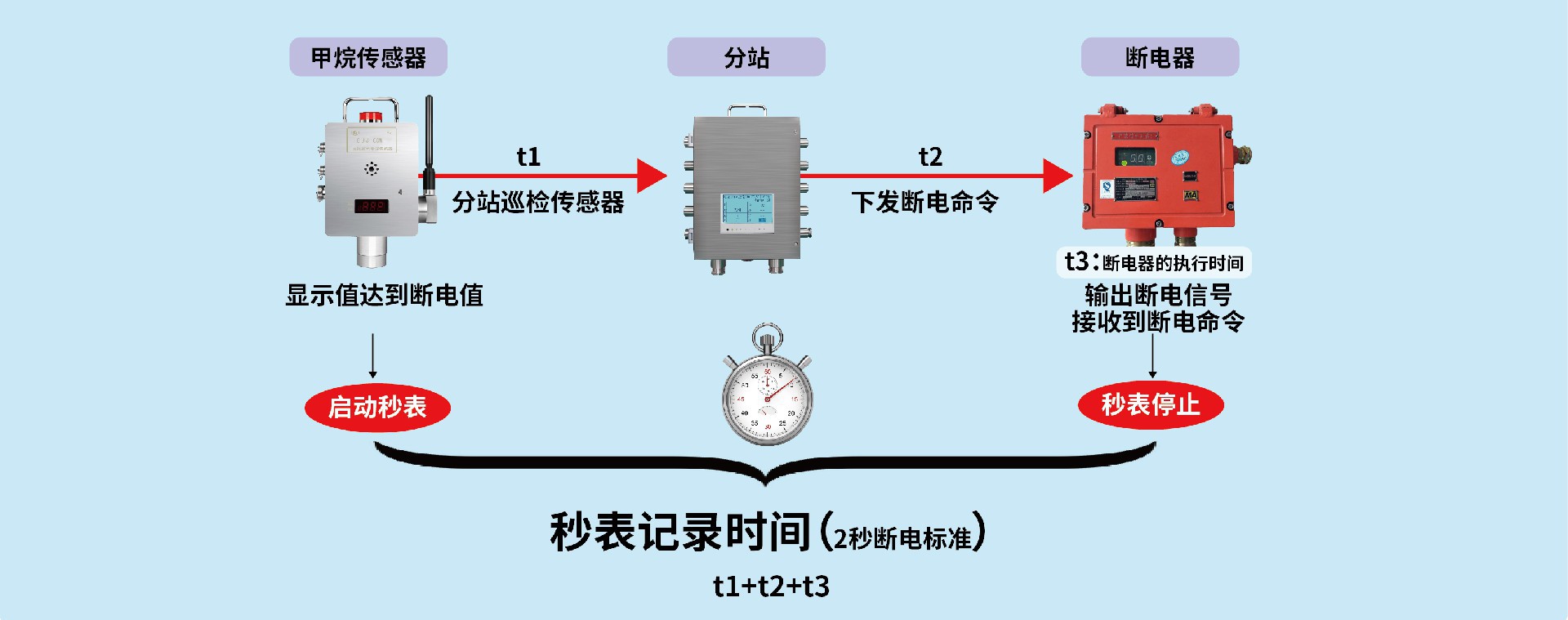

1. 测试工具:甲烷传感器、分站、断电器、秒表等

2. 测试方法
① 将甲烷传感器、断电控制器连接到监控系统中,并设置甲烷传感器报警浓度和断电浓度,并关联断电器。
② 用传感器的自检菜单模拟断电浓度,一旦到达断电值立即启动秒表,并观察断电器的指示灯或者继电器动作声音为结束时间,这时秒表上就显示本次断电的执行时间。
3. 优缺点:
优点:装置搭建简单快捷,有监控系统就能测试。
缺点:计时误差在100ms级,无法批量长时间测试。

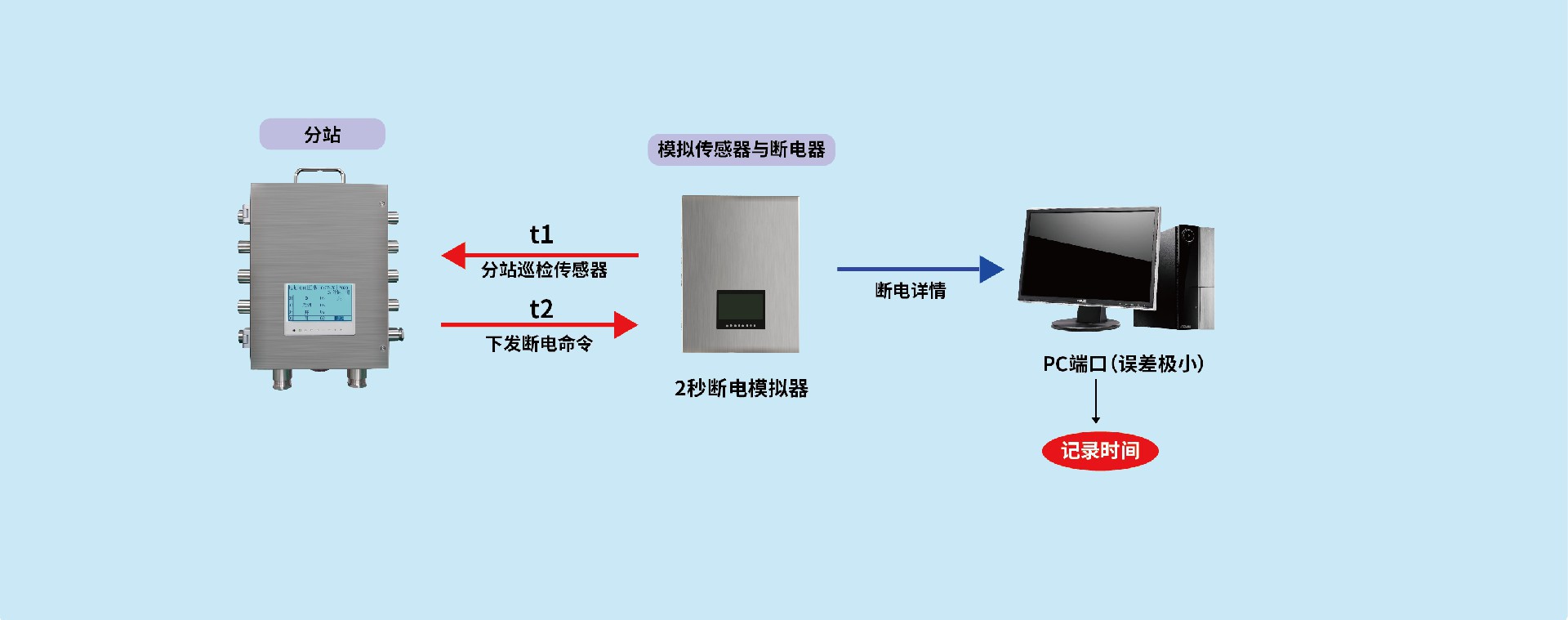

1. 测试工具:分站、2s断电模拟器

2. 测试方法
用2断电模拟器模拟甲烷传感器和断电仪,2断电模拟器随机时间产生断电值,并记录开始时间,接着等待分站的轮巡,直至2断电模拟器接收到分站下发的断电指令为结束时间。记录比存储测试情况。可以进行大批量模拟测试,确保分站的运行逻辑正常,不存在缺陷,并可以将统计数据就地显示或传输到电脑分析。
3. 优缺点:
优点:适用于大批量测试,且误差小。
缺点:需要单独设计装置和编写程序。
(本操作方法无法正确测量两秒断电时间,但也是目前大家用到的最多的方法!)

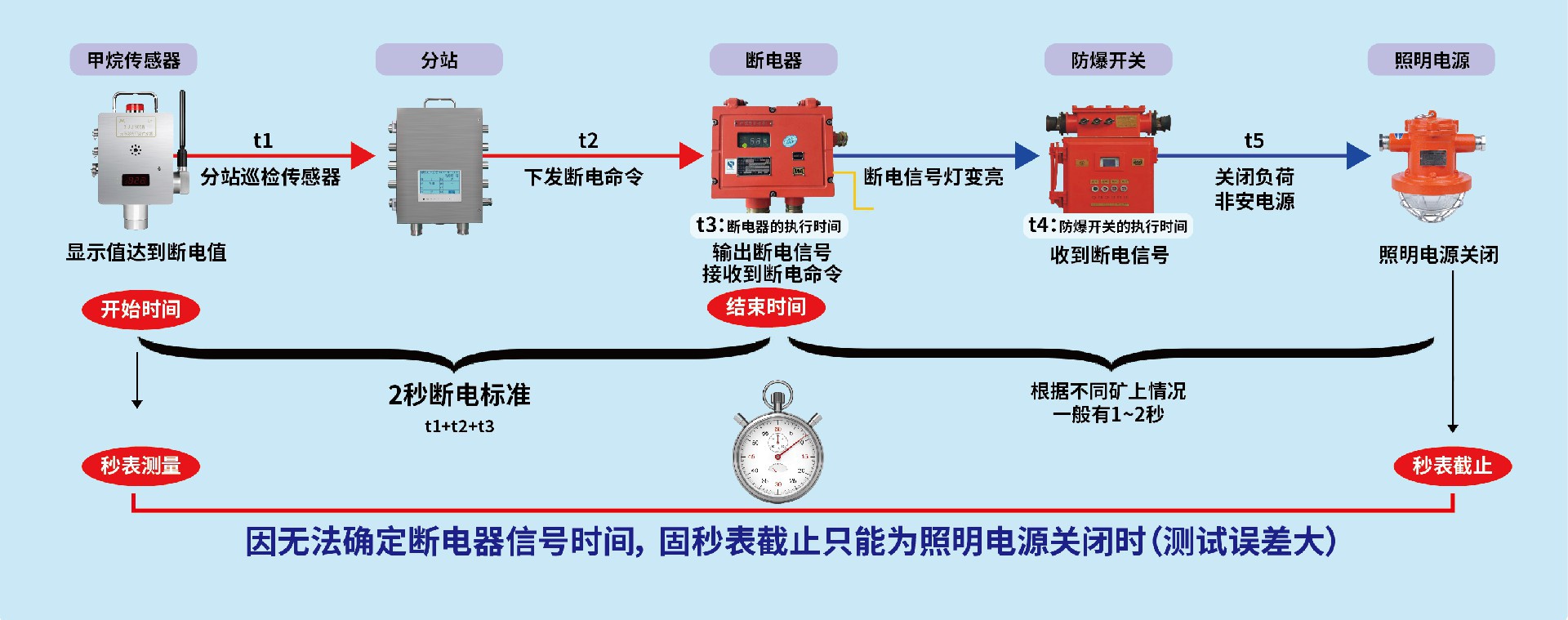

1. 测试工具:传感器、分站、断电器、防爆开关、照明电源、秒表

2. 测试方法
① 在井下现场环境下,甲烷传感器、分站、断电控制器已经进行了相关关联,并控制对应的防爆开关和照明电源。
② 传感器做断电实验室,传感器一旦超限,观察照明灯灭的时间。
注:此方法测试的断电时间比标准的2s断电时间多1s-2s,因此一般在4s内能断电都属于正常范围。
3. 优缺点:
优点:现场即可测试。
缺点:测量误差大。
① 测试过程中应确保设备连接正确,避免因接触不良导致测量误差。
② 测试应在系统正常运行状态下进行,避免因系统故障影响测量结果。
③ 测试应多次重复进行,取平均值以确保结果的准确性。
根据标准要求,观察各种方法测量的甲烷超限断电及甲烷风电闭锁的控制执行时间应不大于2秒。如果测量结果超过2秒,则说明系统存在延迟,需要对监控系统或断电控制器进行检查和优化。
通过上述测量方法,我们可以清晰地了解煤矿安全监控系统中甲烷超限断电及甲烷风电闭锁功能的控制执行时间是否符合标准要求。这不仅有助于保障矿井的安全运行,也为煤矿安全生产提供了重要的技术支持。
